프랑스 보르도에서 개최되는 제22회 ITS 월드 콩그레스 2015서 발표

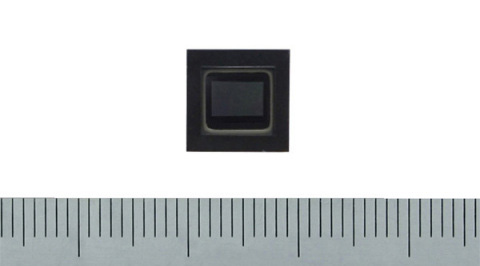

도시바 코퍼레이션(Toshiba Corporation, http://goo.gl/UDmjza)(도쿄증권거래소: 6502)이 업계 최초*1 로 LED(발광다이오드) 깜박거림 저감 기능을 채용한 자동차 카메라용 2메가픽셀(MP) CMOS(상보형금속산화반도체) 이미지 센서 ‘CSA02M00PB’를 개발했다고 오늘 발표했다. 샘플 출하는 2016년3월에 시작할 예정이다.

‘CSA02M00PB’ 이미지 센서는 프랑스 보르도(Bordeaux )에서 오는 10월5~9일 열리는 제22회 ITS 월드 콩그레스2015(ITS World Congress 2015)에서 전시될 예정이다.

이 스마트 보도자료는 멀티미디어를 제공한다. 전체 보도자료 내용은 아래 링크 참조.
http://www.businesswire.com/news/home/20151001005661/en/

이 2MP 센서 신제품에는 LED광원으로 인해 이미지가 깜박거리는 것을 최소화하기 위해 도시바 고유의 LED깜박거림(펄스형 LED) 저감 회로*2 를 채용했다. 기존의 CMOS이미지 센서로 LED교통 신호등과 표지를 녹화하면 출력 이미지가 가끔 깜박거리는 경우가 있어서 정확한 감지 기능을 못하게 된다. 도시바의 새로운 센서는 깜박거림을 줄이고 선명한 이미지를 제공하여 이미지를 보다 빠르고 정확하게 감지할 수 있다.



또 이 센서는 도시바 고유의 차세대 고도 노출관용도(High Dynamic Range, HDR)*3 시스템과 BSI*4 프로세스를 적용하여 고정밀 이미지를 녹화할 수 있다. 도시바의 차세대 HDR시스템은 자사의 단일 프레임 방식을 사용하여 해상도를 떨어트리지 않고 강한 콘트라스트 상태*5에서 일반적으로 나타나는 블로운 아웃 하이라이트(blown-out highlight) 현상을 없애준다. 도시바가 자동차용 이미지 센서에 최초*1로 적용한 BSI프로세스는 조도가 낮은 여건에서도 밝고 이미지 품질이 더 우수한 사진을 찍을 수 있게 한다.

이 센서 신제품에는 인명을 보호하고 고장 탐지를 지원하며 자동차의 기능 약화 및 제어 보고 등을 정한 자동차 안전 무결성 수준(Automotive Safety Integrity Level, ASIL)의 요건을 충족시키는 기능이 통합돼 있다. 또 이 제품은 AEC-Q100*6 (2급)과 호환성이 있고, 첨단 운전자보조시스템(Advanced Driver Assistance Systems, ADAS)용 앞쪽 감지 카메라와 전자 거울(e-Mirror)*7 및 카메라 모니터 시스템(CMS) 같은 최신 시각(視覺) 애플리케이션에 적합하다.

도로상의 안전에 대한 우려가 높아짐에 따라 청단 운전 보조 시스템의 중요성이 커지고 있으며, 앞으로 첨단 무인 자동차가 보급되면 그 중요성이 더욱 커질 것이다. 도시바는 2020년*8까지 자동차용 CMOS이미지 센서 시장이 3배 성장할 것으로 전망하고 있다. 도시바는 확대일로에 있는 자동차용 CMOS이미지 센서 시장 수요를 충족시키기 위해 이 분야 사업을 계속 발전시켜 나간다는 방침이다.

주:

*1. 2MP CMOS이미지 센서로서는 업계 최초이다. (2015년10월1일 기준 도시바 조사 결과)

*2. LED깜박거림을 유럽 도로 전광표지판 표준인 ‘EN12966’(주파수 f>90Hz의 LED등)에 맞게 낮추는 회로(특허 출원 중)

*3. 이미지 프레임의 단일 라인에서 여러 번 노출함으로써 해상도의 저하와 가색상(假色相)을 제거 또는 억제하여 노출관용도의 범위를 넓히는 도시바의 3세대 HDR

*4. BSI: 후면 조사(照射)

*5. 120dB의 노출 관용도(도시바 산출에 따름)

*6. 자동차 전자 부품의 규격 기준

*7. 재래식 거울 대신 이미지 센서 같은 전자 부품을 사용한 거울 기능

*8. 도시바가 추산한 시장 성장률

제품 사양

부품 번호: CSA02M00PB
센서 형태: CIS 형
광학 포맷: 1/2.7인치
픽셀 크기: 3.0 μm, BSI
출력 해상도: FHD: 1928(가로)x1084(세로)
데이터 포맷: RAW(14, 12, 10)
인터페이스: MIPI CSI-2, 병행
최대 프레임 속도*9:
60fps @ HDR 노출 조건 1
45fps @ HDR 노출 조건 2
노출 관용도: HDR 기능 시 120dB(도시바 산출에 따름)
전원 장치 전압:
아날로그 = 2.8±0.2V, 디지털 = 1.2±0.1V
I/O = 1.8±0.1V
패키지: 형태: PBGA, 규격: 9.0mm x 9.0 mm

*9. 최대 프레임 속도는 주어진 작동 조건에 따라 변할 수 있다. 노출 조건 1에서는 1개 프레임에서 각기 다른 노출 시간이 2회이고; 노출 조건 2에서는 3회이다.

이 제품에 대한 자세한 정보는 아래 링크 참조
http://toshiba.semicon-storage.com/info/lookup.jsp?pid=CSA02M00PB®ion=apc&lang=en

참고 자료
HDR：http://toshiba.semicon-storage.com/ap-en/product/sensor/cmos-sensor/tech-hdr.html
BSI：http://toshiba.semicon-storage.com/ap-en/product/sensor/cmos-sensor/tech-bsi.html
