모터 드라이버 IC, 복잡한 위상 조정 없이 광범위한 회전 속도에서 고효율 달성

도시바 코퍼레이션(Toshiba Corporation, http://goo.gl/UDmjza)(도쿄증권거래소: 6502) 산하 반도체/스토리지 제품 컴퍼니가 복잡한 위상 조정 없이 광범위한 회전 속도에서 높은 효율을 달성하는 3상 브러쉬리스 모터 드라이버 IC ‘TC78B016FTG’를 출시했다고 오늘 발표했다.이 솔루션은 가전제품 및 산업 장비에 사용되는 소형 팬 모터에 최적화돼 있다. 샘플 출하는 오늘부터 시작되며 제품 양산은 2016년 1월 개시될 예정이다.

이 스마트 보도자료는 멀티미디어를 제공한다. 전체 보도자료 내용은 아래 링크 참조.
http://www.businesswire.com/news/home/20150930005696/en/

가전 제품과 산업장비 시장에서는 효율은 높이고 에너지는 절감해주는 디바이스 관련 수요가 꾸준히 늘고 있다. 조용한 환경을 위한 소음 저감 수요 또한 높다. 이로 인해 팬 모터 제어용 인버터 사용이 그 어느 때보다 폭넓게 확산되는 추세다.

일반적으로 기존 제품의 효율을 향상시키기 위해서는 각 팬 모터에 대해 모터 전압과 모터 전류의 위상을 조정해야 한다. 기동 시 0에 가까운 초당 회전(rpm) 속도부터 1000rpm을 웃도는 고속에 이르기까지 폭넓은 회전 속도 범위에서 고효율을 달성하는 데는 상당한 시간이 소요되며 위상 조정을 위한 여러 개의 부품이 필요하다.

도시바가 새로 선보인 IC는 도시바의 최신 제어 기술을 도입해 모터 전압과 모터 전류의 위상을 자동 조정한다. 이로써 광범위한 회전 속도에서 MCU 제어 시스템과 동일한 효율의 드라이브와 고효율 시스템, 팬모터 소음을 줄이는 사인파 드라이브 시스템을 구현한다.

또한 간단한 설정으로 자동 위상 조정이 가능해 일반 개발 방식에서 요구되는 소프트웨어 개발과 시간이 소요되는 MCU 특성 조정 시간을 줄임으로써 개발 시간이 단축된다.

핵심 특징

1. 간편한 위상 조정에 힘입어 광범위한 회전 속도에서 우수한 효율 구현

2. 전압과 전류의 간단한 위상 조정: 제품 개발자는 여러 모터의 단순 설정으로 고효율 드라이브를 구현할 수 있다.
홀 센서 위치가 바뀔 경우에도 신호 보정 기능이 내장돼 간편한 설정을 지원한다.

3. 저소음/저진동
사인파 드라이브 시스템은 방형파 드라이브 시스템에 비해 모터 소음과 진동이 적은 부드러운 전류파형을 생성한다.

4. 저방열
출력 저항이 0.23Ω typ 으로 적어 모터 작동 시 IC의 전력 방열을 낮은 수준으로 유지할 수 있다.

5. 소형 패키지

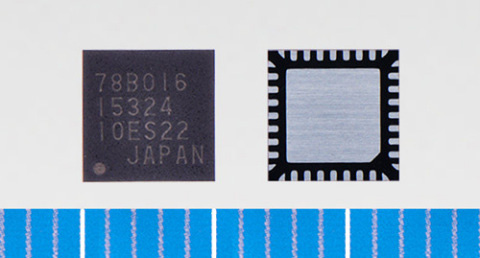

WQFN36 패키지(5mm × 5mm × 0.8mm). 소형 팬의 제한된 공간에 구축할 수 있다.

주요 사양

부품번호: TC78B016FTG
작동 전압 범위: 6~30V
작동 전류: 3A(최대)
구동 시스템: 사인파 드라이브 시스템
기타 기능: 지능형 위상 제어: 최고 효율을 위한 모터 전압 및 모터 전류의 자동 위상 조정
홀 소자/ 홀 IC에 따라 변동
속도 제어 입력: PWM 신호 입력 또는 아날로그 전압 입력
검파 회로: 과로, 과전류, 모터 잠금
온저항(On Resistance)(H-사이드+L-사이드):0.23Ω(typ)
패키지: WQFN36(5mm×5mm×0.8mm)

다음 링크에서 제품에 관한 자세한 정보를 찾아볼 수 있다.
: http://toshiba.semicon-storage.com/info/lookup.jsp?pid=TC78B016FTG®ion=apc&lang=en

고객 문의
혼합 시그널 IC 영업/마케팅부(Mixed Signal IC Sales and Marketing Department)
+81-44-548-2821
http://toshiba.semicon-storage.com/ap-en/contact.html

*제품 가격 및 사양, 서비스 내용 및 문의처를 포함한 본 문서 내 정보는 보도일 현재 기준이며 사전 고지 없이 변경될 수 있다.
