리니어 테크놀로지 코리아가 55V 스텝다운 컨트롤러가 통합된 16채널 LED 드라이버(제품명: LT3745)를 출시했다.
이 LED 드라이버는 각 채널에 대해 최대 75mA의 LED 전류를 공급, 최대 36V까지 직렬 연결된 LED를 구동할 수 있어 대형 LED 광고판과 같은 애플리케이션에 이용될 수 있다. 각 채널은 개별 6비트 도트 보정 전류 조절 및 12비트 그레이 스케일 PWM 디밍 기능을 갖고 있다. 0.5μs의 최소 LED 온타임 기능이 특징인 LT3745는 매우 넓은 동적 명암비를 제공한다.
도트 보정 및 그레이 스케일 디밍 기능은 모두 TTL/CMOS 로직의 직렬 인터페이스를 통해 액세스가 가능하다. LT3745의 6V-55V 입력 전압 범위는 보통 12V-48V인 상업 및 산업 설계의 일반적인 넓은 입력 소스 범위에 적합하다. 또한 최소한의 외부 부품들과 6mm x 6mm QFN 패키지를 사용함으로써 멀티채널 LED 애플리케이션에 이상적인 매우 컴팩트한 솔루션 풋프린트를 제공한다.

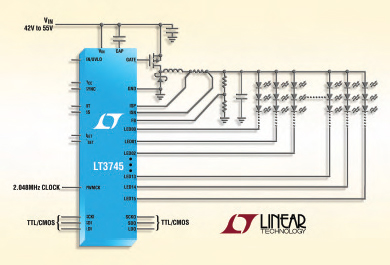

LT3745의 내부 벅 컨트롤러는 병렬 LED 스트링보다 약간 높은 어댑티브 버스 전압을 생성해 90% 이상의 효율을 제공한다. 16개의 개별 리니어 전류 싱크는 개별 LED 스트링을 레귤레이트 및 모듈레이트함으로써 콤팩트한 솔루션 풋프린트로 다양한 기능을 제공한다.
■ LT3745 특징
- 6V-55V 전원 입력 전압 범위
- 최대 75mA/36V의 16개 개별 LED 출력
- 50mA (TYP ±1%)에서 ±3% LED 전류 매칭
- 6비트 도트 보정 전류 조절 기능
- 12비트 그레이스케일 PWM 디밍 기능
- 0.5μs 최소 LED 온타임 기능
- 고효율을 위한 어댑티브 LED 버스 전압
- 캐스케이드 가능한 30MHz 직렬
데이터 인터페이스
- 개별 오픈/단락 LED 및 과온도
고장에 대한 전 진단 및 보호 기능
- 40핀 6mm × 6mm QFN 패키지
