"33GHz 오실로스코프로 측정 정밀도 경험하게 될 것"

디지털 오실로스코프 전문업체인 텍트로닉스(www.tek.com)가 4채널에서 33GHz의 아날로그 대역폭에 2채널에서 최고 100Gs/s의 실시간 샘플링 속도를 제공하는 새로운 오실로스코프를 선보이며 기술력을 입증했다.

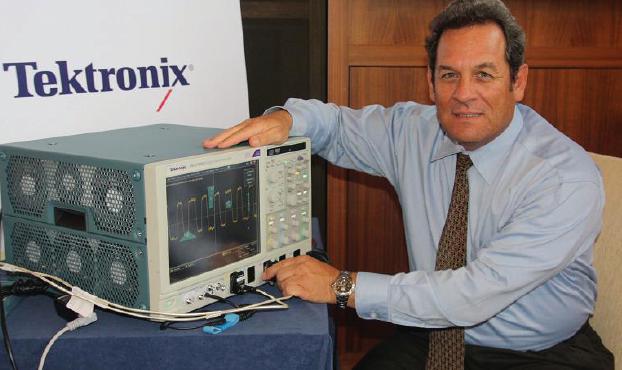

 새롭게 선보인 텍트로닉스의 오실로스코프는 DPO/DSA70000D 시리즈 4개 모델에는 업계 최고수준의 측정정밀도를 제공하는 25GHz와 33GHz 대역폭 모델이 포함되어 있다. 20피코초 미만의 상승시간 신호를 정확하게 특성화할 수 있는 실시간 오실로스코프로 설계 엔지니어들은 차세대 실리콘 개발 및 검증할 수 있는 툴을 제공받게 된 것이다.

 데이비드 핀크 텍트로닉스 포퍼먼스 오실로스코프 마케팅 매니저는 "주요 FPGA 공급업체들은 20GHz 이상의 시리얼 애플리케이션 검증이 까다로운 통신 및 직렬 데이터 애플리케이션용으로 극히 복잡한 초고속 반도체를 구현하고 있다. 특히 주요 FPGA 제조업체들은 올해 통합형 28Gb/s 트랜시버가 포함된 플랫폼을 공급할 계획이라고 발표했다"며 "텍트로닉스는 이러한 플랫폼에서 일반적으로 발생되는 22피코초의 상승시간을 특성화할 수 있는 오실로스코프를 제공하게 된 것"이라고 강조했다.

"DPO/DSA70000D, 시리얼 애플리케이션 및 광학변조 분석 검증 제공"

 텍트로닉스는 IBM의 8HP SiGe(실리콘 게르마늄) 칩셋을 사용하는 초고속 기술을 채택, 고속 바이폴라 트랜지스터를 표준 CMOS와 동일한 다이에 직접 통합시킴으로써 텍트로닉스의 실시간 오실로스코프 중에서 가장 빠른 복수 채널 상승시간을 제공하는 새로운 오실로스코프를 개발해냈다. 이러한 고감도 저노이즈 측정 기능은 데이터 속도 20Gb/s이상의 고속 광학, RF, 직렬 데이터 측정의 정밀한 특성화에서 필수적이다.

 데이비드 핀크 텍트로닉스 마케팅 매니저는 "텍트로닉스는 실시간 오실로스코프에 업계 최고의 신호 무결성과 타이밍 정밀도를 조합함으로써 최첨단 디자인을 더 정확하고 자신있게 완료하는데 필요한 혁신적인 테스트 장비를 테스트 엔지니어들에게 제공하고 있다"며 "텍트로닉스는 8HP SiGe 기술을 사용한 첨단 ASIC 구현설계를 통해 탁월한 수준의 정밀도를 제공함으로써 끊임없는 혁신을 이어가고 있다"고 설명했다.

 최초의 10테라샘플 등가시간 샘플링을 포함해 4채널에서 33GHz의 대역폭을 제공하는 DPO/DSA7000D는 최대 스케일에서 62.5mV의 입력 감도를 LVDS기반 표준에서 흔히 사용되는 저진폭 신호측정에 뛰어난 가시성을 제공하는 장비. 특히 8b/10b 직렬 디코딩을 포함한 측정분석, 계측기내의 고속 파형 데이터 전송 및 반도체 개발 엔지니어들에게 비주얼 트리거 기능을 제공한다.
또한 DPOJET 지터 및 타이밍 분석 툴셋은 BUJ의 지터분리를 지원하도록 업데이트되고 있다. BUJ는 10Gb/s이상의 신호에 포함된 크로스토크에서 발생되는 중요한 지터유형이며, DPOJET를 사용해 랜덤지터 소스에서 BUJ를 분리하면 더 완벽한 분석이 가능하다.

 데이비드 핀크 텍트로닉스 오실로스코프 마케팅 매니저는 "현재 파이버속도가 100Gb/s를 넘어서면서 테스트엔지니어들은 효율적인 파이버 전송에 적합한 광학변조기법을 정확히 검증하고자 노력하고 있다"며 "텍트로닉스의 DPO/DSA70000D는 PM-QPSK 변조분석에 필요한 4채널 정밀도를 제공하는데, 텍트로닉스 기술파트너인 옵타메트라의 Coherent Lightwave 신호 분석기와 함께 사용해 광학 PM-QPSK 또는 QAM16 및 복합변조 신호의 시각화와 측정을 수행할 수 있다"고 설명했다.
디지털 오실로스코프 시장을 선도하는 텍트로닉스는 이번 신제품 출시를 통해 스코프 기술력의 리더임을 입증했을 뿐 아니라, 오실로스코프 시장수성에 적극적으로 나설 것으로 전망된다.
<이재용 기자>
