완전한 600V 3상 IGBT 인버터 브리지를 18.8mm x 32.8mm 풋프린트에 통합
ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 산업용 드라이브, 에어컨, 히트펌프 및 가전제품 등을 위해 DBC(Direct-Bonded Copper) 기술 기반의 컴팩트한 폼 팩터로 구현된 SLLIMM(Small Low-Loss Intelligent Molded Module) 신제품을 출시했다.
이 제품은 공간 절감형 모듈로, 완전한 600V 3상 IGBT 인버터 브리지를 18.8mm x 32.8mm 풋프린트에 통합했으며 기존 DBC 패키지 기반 IGBT 지능형 전력 모듈(IPM) 대비 30% 이상 작다.

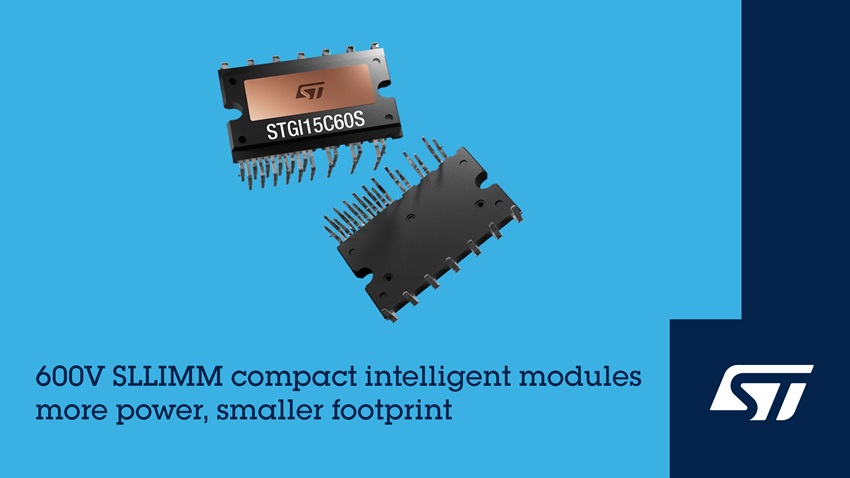

새로운 SLLIMM 컴팩트 시리즈의 첫 번째 모듈인 20A STGI15C60S는 저전력 및 중전력 모터 드라이브 설계에 적합하다. 열 효율성이 뛰어난 상단 냉각 방식 패키지를 적용해 최대 20kHz로 동작하는 하드 스위칭 회로 토폴로지에서 탁월한 신뢰성을 보장한다.
STPOWER 포트폴리오의 일부인 이 모듈은 통합 하이사이드 및 로우사이드 IGBT를 구동하는 제어 IC 2개와 부트스트랩 다이오드 및 보호 회로를 내장했다. 이 IGBT는 ST의 트렌치 게이트 및 단락 내성 기술과 매우 빠른 소프트 리커버리 프리휠링 다이오드를 활용해, 낮은 포화 전압과 안정적인 동적 성능으로 에너지 효율을 높인다. 듀얼 인라인 패키지의 신호 측에 배치된 하이사이드 레퍼런스 출력은 부트스트랩 회로 레이아웃을 간소화한다.
이 모듈의 드라이버 설계와 IGBT는 낮은 EMI에 최적화됐으며, 패키지는 안전을 위해 2,000Vrms/min의 절연 등급으로 완전히 절연되어 있다. 보호 기능에는 저전압 차단(Undervoltage Lock-Out, UVLO), 안전하지 않은 조건이나 결함이 감지될 때 동작을 방지하는 스마트 셧다운, 온도 센서, 그리고 설계자가 전압 신호로 측정 가능한 결함을 표시하는 데 사용할 수 있는 비교기가 포함된다.
