마우저, 롱 리치 이더넷 연결 기능을 갖춘 ADI 이더넷 스위치 공급
  • 2022-06-27
  • 박종배 기자, jbpark@elec4.co.kr

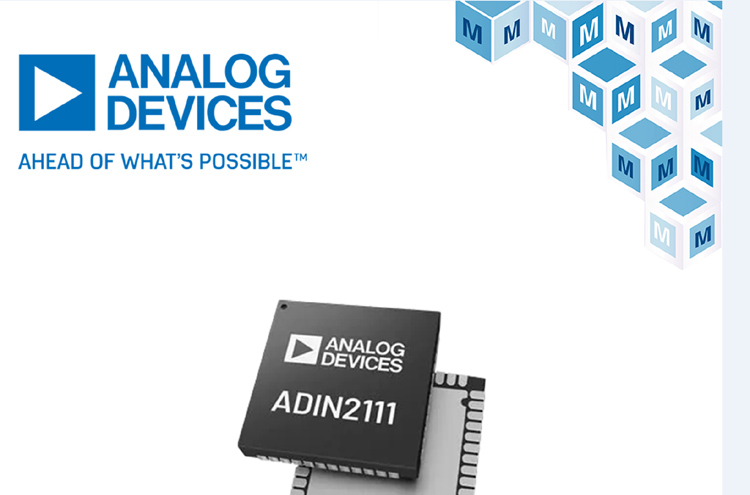

마우저 일렉트로닉스는 아나로그디바이스(ADI)의 ADIN2111 2포트 이더넷 스위치 제품을 공급한다.

10BASE-T1L SPE(Single Pair Ethernet) 솔루션의 강력한 포트폴리오를 확장한 아나로그디바이스의 ADIN2111 제품에는 10BASE-T1L 라인(line), 링(ring) 및 데이지 체인 네트워크를 위한 완전한 단일 칩 솔루션이 제공된다.

이 스위치 제품은 개별 구현 방식에 비해 전력 소모를 최대 50% 절감하고 PCB 공간을 최대 75% 줄일 수 있다. 또한 ADIN2111 스위치는 컨트롤러, 센서, 액추에이터에 롱 리치 이더넷(Long Reach Ethernet) 연결 기능을 추가하여 보다 효율적이고 지속 가능한 건물 관리 역량을 제공한다.




마우저 일렉트로닉스에서 제공하는 아나로그디바이스 ADIN2111 이더넷 스위치는 2개의 통합 PHY(물리 계층) 코어, MAC(Media Access Control) 인터페이스, SPI, I/O 클럭 버퍼링을 비롯하여 1km의 노드 간 최대 거리를 지원하는 네트워크 토폴로지를 위한 유연한 솔루션이 포함된 아날로그 회로를 갖추었다.

또한 호스트와의 통신을 위한 4배선 SPI는 OPEN Alliance SPI 또는 일반 SPI로 구성할 수 있으며, 두 개 모드는 모두 선택적 데이터 보호 모드 또는 CRC(순환 중복 검사)를 지원한다. SPI를 갖춘 이 통합 스위치 제품은 프레임 포워딩을 위해 지원되는 16개의 MAC 어드레스와 SPI로 액세스 가능한 MDIO 메모리 맵 기능을 통해 10Mbps 전이중(full duplex) 방식으로 동작한다.

ADIN2111 제품은 77mW의 소비 전력만으로 최대 1,700m의 도달 거리를 허용하며, 2개의 PHY 코어는 1.8~3.3V 공급 전압에서 데이터 전송 시 1V 또는 2.4V의 스윙폭을 나타낸다. 이 장치는 외부 개입 없이 두 이더넷 포트 간 트래픽을 자동으로 전달할 수 있다.

ADIN2111 스위치 제품은 산업용 건물과 공장 자동화 설비, 에지 센서 및 액추에이터, 상태 모니터링 및 머신 커넥티비티에 이상적이다. 해당 장치는 EVAL-ADIN2111EBZ 평가보드에 의해 지원되며, 이 제품 또한 마우저에서 구입 가능하다.

자세한 정보는 관련 웹사이트에서 확인할 수 있다



<저작권자(c)스마트앤컴퍼니. 무단전재-재배포금지>
