로데슈바르즈(Rohde & Schwarz)와 칩 및 통합 모듈을 공급하는 시버스 세미컨덕터(Sivers Semiconductors)가 5G NR 신호의 시험을 위해 협력한다.

이번 협력은 IEEE 802.11ad 및 802.11ay를 지원하는 최신 RF 트랜시버 칩셋으로 최대 71GHz에 이르는 5G NR 신호에 대응하는 성능을 시험하기 위해 진행되었다.



이번 협력을 위해 시버스 세미컨덕터는 최신 RFIC(Radio Frequency Integrated Circuit)인 TRXBF01과 RF 안테 나 모듈인 BFM06010으로 구성된 평가 키트를 DUT(Device Under Test)로 제공했다. 이 RFIC는 57GHz ~ 71GHz 의 주파수 범위에서 최대 64QAM의 IEEE 802.11ad/ay 변조를 지원한다.

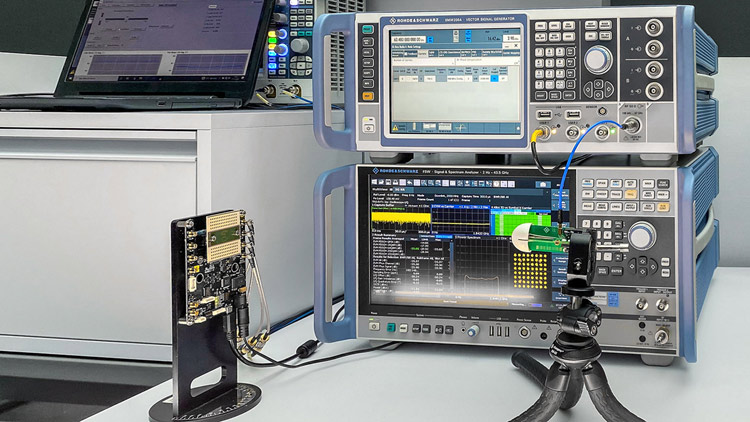

로데슈바르즈에서 제공된 측정 셋업은 신규 주파수 옵션을 통해 최대 67GHz ~ 72GHz의 주파수를 지원하는 R&S SMW200A Vector Signal Generator와 최대 90GHz의 RF 측정 주파수 대역과 최대 8.3GHz의 신호 분석 대역폭을 지원하는 유일한 상용 솔루션인 R&S FSW85 Signal & Spectrum Analyzer로 구성되었다. 또한 OTA(Over-The-Air) 테스트를 위한 CATR(Compact Antenna Test Range) 기반 5G NR 밀리미터파 챔버 솔루션인 R&S ATS1800C도 포함되었다.

DUT의 트랜스미터 성능을 검증하기 위해 R&S SMW200A는 DUT에 디퍼런셜 아날로그 IQ 베이스밴드 신호를 제공하며, DUT는 이 신호의 IQ 변조 수행 및 목표 주파수로의 상향 변환을 수행한다. 생성된 신호는 3GPP의 5G NR 릴리스 17 기술 표준을 준수하며, 960kHz의 Subcarrier 대역폭과 2GHz의 변조 대역폭을 사용한다.

DUT는 개별적으로 제어 가능한 16개의 안테나로 생성된 트랜스미터 빔을 R&S ATS1800C의 CATR 반사기로 송출한다. R&S FSW85 Signal & Spectrum Analyzer는 피드 안테나를 통해 입력된 이들 신호에 대해 3GPP 기술 표준 요구 사항에 완벽하게 부합하는 신호 분석을 수행한다.

전세계적으로5G 네트워크가 점차 확산됨에 따라 5G NR 표준의 진화 또한 계속되고 있다. 3GPP는 릴리스 17을 통해 전통적으로 IEEE 801.11ad 및 11ay와 같은 비셀룰러 기술 표준에서 사용되는 주파수 대역인 최대 71GHz의 비면허 스펙트럼 영역까지 5G NR 밀리미터파 대역의 주파수 지원을 확장한다.

이러한 대역폭 확장과 관련된 새 로운 테스트 문제를 해결하고, 최신 RF 트랜시버 칩셋의 성능을 평가하기 위해 로데슈바르즈(Rohde & Schwarz)는 시버스 세미컨덕터(Sivers Semiconductors)와 협력하여 최대 71GHz의 5G NR용 RF 트랜시버에 대 한 테스트를 수행했다.
