마우저, 개발 주기 줄여주는 아나로그디바이스의 데이터 수집 솔루션 공급
  • 2021-04-02
  • 박종배 기자, jbpark@elec4.co.kr

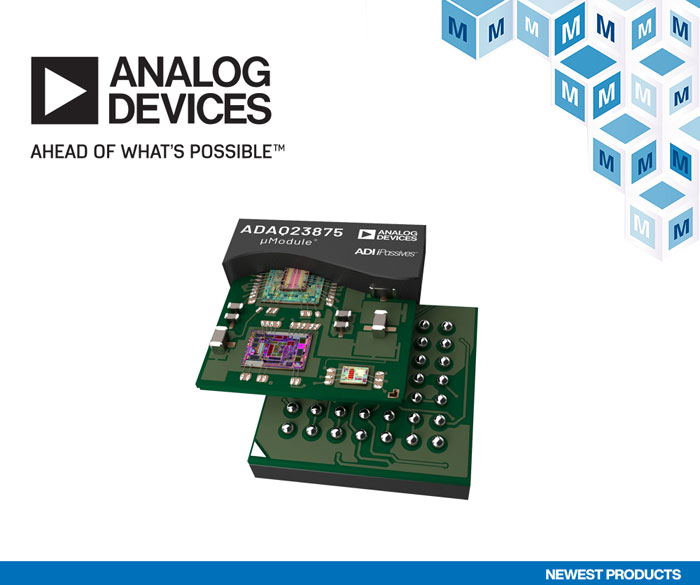

마우저 일렉트로닉스는 아나로그디바이스(ADI)의 ADAQ23875 µModule DAQ(데이터 수집 솔루션)을 공급한다고 밝혔다.

SiP를 활용한 ADAQ23875는 여러 개의 공통 신호 처리 및 컨디셔닝 블록을 단일 장치에 통합하며, 최종 시스템의 부품 개수와 정밀 측정 시스템의 개발 주기를 줄인다.



마우저 일렉트로닉스에서 제공하는 ADI ADAQ23875 DAQ는 저잡음, 완전 차동 ADC(아날로그-디지털 컨버터) 드라이버, 안정적인 레퍼런스 버퍼, 고속 16비트, 15MSPS SAR(연속 근사 레지스터) ADC를 포함한다.

이 장치는 ADI의 iPassives® 기술을 통합하여 최적화된 성능으로 온도에 따른 오류 소스를 최소화하기 위해 우수한 정합 및 드리프트 특성을 지닌 중요한 수동 부품을 제공한다. 완전 차동 또는 단일 종단-차동 입력과 SAR ADC 대기 시간이 없는 ADC 드라이버 스테이지의 빠른 안정화 기능은 높은 채널 수 다중화 신호 체인 아키텍처 및 제어 루프 애플리케이션을 위한 고유 솔루션을 제공한다.

ADAQ23875는 동일한 기능을 디스크리트 소자들로 구성했을 때보다 패키지 크기가 4분의 1에 불과한 9 mm×9 mm 패키지로 제공되므로, 사용자는 동일한 성능을 소형 폼 팩터에서 활용할 수 있다. 또한 1 레인 또는 2 레인 출력 모드를 제공하는 직렬 LVDS(저전압 차동 신호 처리) 디지털 인터페이스를 갖추고 있어 사용자가 각 애플리케이션을 위한 인터페이스 데이터 전송 속도를 최적화할 수 있다.

ADAQ23875는 EVAL-ADAQ23875FMCZ 평가 보드에 의해 지원되며, 해당 제품 역시 마우저 일렉트로닉스에서 구할 수 있다. EVAL-ADAQ23875FMCZ는 EVAL-SDP-CH1Z 고속 컨트롤러 보드 및 신호 소스와 함께 ADAQ23875 µModule의 성능을 제공한다. 해당 보드에는 사전 장착된 ADAQ23875, 4.096V 또는 2.048V 옵션의 레퍼런스, 온보드 레퍼런스, LDO(저 드롭 아웃) 레귤레이터, 전원 공급 회로, 800MHz 클록 분배 IC가 포함되어 있다.

ADAQ23875에 대한 자세한 정보는 관련 웹사이트에서 확인할 수 있다.
