PCB 상에서 FPGA나 ASIC 같은 부하에 매우 가깝게 실장 가능
높이가 낮아 두 개의 패키지를 한 개의 히트 싱크로 처리 가능

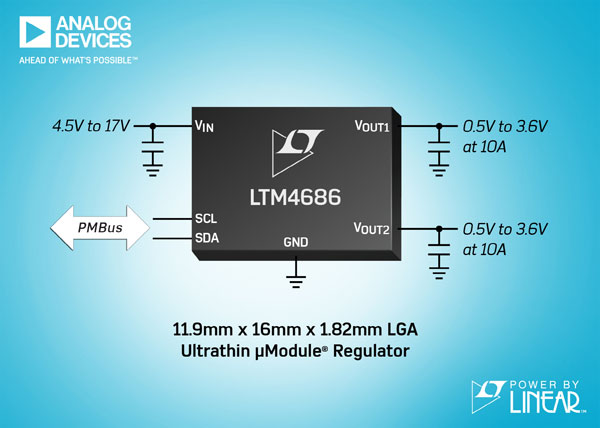

아나로그디바이스는 16mm x 11.9mm x 1.82mm LGA 패키지에 PMBus 인터페이스 기능을 포함하고 있는 듀얼 10A 또는 싱글 20A 초박형 스텝다운 µModule® 레귤레이터 Power by Linear™ LTM4686을 출시한다고 밝혔다.

LTM4686은 패키지 높이가 1.82mm로 매우 낮아 PCB 상에서 FPGA나 ASIC 같은 부하에 매우 가깝게 실장할 수 있다.

따라서, 시스템 설계자는 높이가 낮은 이들 두 개의 패키지들을 한 개의 히트 싱크로 처리할 수 있다. 초박형 패키지로 구현된 LTM4686은 PCB 뒷면에 실장이 가능해, PCB 앞면에 메모리나 트랜시버 IC 같은 부품들을 위한 실장 공간을 남겨둘 수 있다.



이러한 특성 덕분에 LTM4686은 랙 마운트형 텔레콤 스위치와 라우터, RAID 시스템, 시험 및 계측 장비 같이 높이의 제약이 있는 애플리케이션에 적합하다. PMBus 인터페이스를 지원하기 때문에 사용자는 전압, 부하 전류, 온도 등 전력과 관련한 핵심 파라미터들을 측정 및 변경할 수 있다.

또한 시퀀싱, 장애 한계값(fault threshold), PMBus를 통한 응답을 프로그램할 수 있으며, 해당 값과 장애발생 로그 데이터를 내장된 EEPROM에 저장할 수도 있다.

LTM4686은 4.5V ~ 17V의 입력 전압 범위에서, LTM4686-1은 2.375V ~ 17V 범위에서 각각 동작한다. 이들 모듈은   ? 40°C ~ 125°C의 온도 범위에서 0.5V ~ 3.6V의 출력을 ±0.5%의 최대 DC 출력 오차율로 제어한다. 변환 효율은 12VIN, 1.0VOUT에서 최대 부하 조건일 때 80%이다.

400LFM 에어 플로우 및 85°C의 주변 온도에서 5VIN, 1VOUT일 때18A를 제공한다. 더 큰 출력 전류가 필요할 경우, 전류 모드 제어 기능을 이용해 디바이스를 병렬로 구성할 수 있다.

내부 스위칭 주파수는 250kHz ~ 1MHz 범위에서 설정할 수 있으며, 노이즈에 민감한 애플리케이션의 경우 250kHz ~ 1MHz 범위에서 외부 클럭에 동기화가 가능하다.

설정이 가능한 LTM4686은 과전압 및 저전압, 과전류, 과열 등으로부터 디바이스를 보호할 수 있는 다양한 보호 기능들을 제공한다. 장애가 발생할 경우, 데이터는 EEPROM에 자동으로 저장되며, 장애 발생 로그는 I2C 인터페이스를 통해 복구된 다음 분석될 수 있다.

LTM4686의 성능 평가를 위한 LTpowerPlay® GUI DC1613 USB-to-PMBus 컨버터 VDC2086 프로그래밍 어댑터와 데모 키트도 구매가 가능하다.
