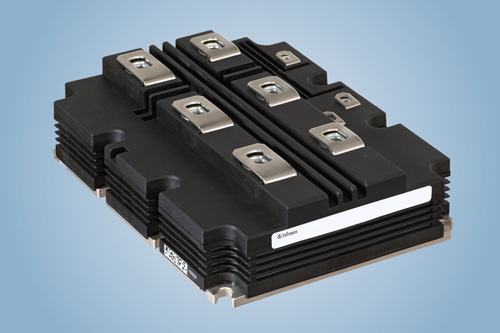

인피니언 테크놀로지스(코리아 대표이사 이승수)는 IGBT와 프리휠링 다이오드 기능을 단일 칩으로 통합한 6.5kV 전력 모듈을 출시했다. 이 새로운 RCDC(Reverse Conducting IGBT with Diode Control) 칩은 첨단 고속 열차와 고성능 기관차, 미래형 HVDC 송전 시스템, (오일, 가스, 광산업 분야에 사용되는) 중전압 드라이브 등에 사용하기에 적합하다. RCDC 기술은 이전 모듈과 풋프린트는 동일하면서 전류 밀도는 33퍼센트 증가하고 향상된 열 성능을 달성한다. 그럼으로써 더 긴 수명과 향상된 신뢰성을 지원하여 궁극적으로 유지보수를 최소화할 수 있도록 한다.
RCDC 기술을 추가함으로써 인피니언은 자사의 고성능 6.5kV KE3 IGBT 포트폴리오를 확대하게 되었다. 전류 밀도를 향상시킬 수 있었던 것은 순방향 및 역방향 전류 둘 다 동적 실리콘 면적이 늘어남으로써 달성할 수 있게 된 것으로서, 디자이너들에게 유연성을 제공한다. 다시 말해서 공간을 더 차지하지 않으면서 시스템 출력 전력을 높이거나, 또는 다른 방식으로 전력 밀도가 높아진 점을 활용해서 전력은 그대로 유지하면서 IGBT 수를 줄일 수 있을 것이다. 그럼으로써 시스템의 크기, 무게, 그리고 비용을 낮출 수 있다.
인피니언의 RCDC 솔루션은 산업표준 풋프린트의 IHV-A 고절연 패키지로 제공된다. 따라서 기존 애플리케이션에서 바로 교체할 수 있다. 더 높은 전력 밀도를 제공할 뿐만 아니라 IGBT와 다이오드 기능을 단일체로 통합함으로써 다이오드의 I2t 수치 및 IGBT와 다이오드의 열 임피던스(Rth/Zth)를 크게 향상시킨다. 그럼으로써 전체적인 동작 범위에 걸쳐서 우수한 열 성능을 달성한다. 또한 가상 접합부 온도(Tvj) 리플이 낮아 동작 수명을 연장하며, 게이트 제어를 사용할 수 있어 디자이너가 전도 손실과 스위칭 손실을 절충해서 전반적인 효율을 최적화할 수 있다.
공급
RCDC 모듈의 엔지니어링 샘플을 현재 공급하고 있으며, 드라이버 평가 보드를 포함하는 스타터 키트를 2015년 4분기부터 공급할 예정이다. 또한 구현 작업을 간소화하고 빠르게 할 수 있도록 인피니언은 애플리케이션 노트와 제어 컨셉등 다양한 디자인-인 지원을 제공한다.
