– 낮은 스위칭 손실과 높은 전력 밀도의 새로운 기준 제시

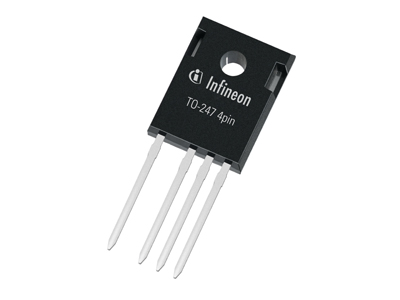

인피니언 테크놀로지스(코리아 대표이사 이승수)는 널리 이용되는 TO-247 패키지의 변형 제품인 TO-247 4핀 Kelvin-Sense 패키지를  출시하면서 자사의 IGBT 제품군을 확장하였다. 이 새로운 패키지는 높은 효율이 필요한 애플리케이션에서 높은 전력 밀도와 공간 절약에 대한 요구를 충족시킨다.

인피니언은 TRENCHSTOP™ 5 IGBT와 Rapid 다이오드 기술에 혁신적인 TO-247 4핀 패키지를 결합함으로써 이전에는 불가능했던 효율 수준을 달성하였다. PFC와 20kHz 이상에 이르는 인버터 스테이지 스위칭을 이용하는 UPS(Uninterruptible Power Supplies, 무정전 전원공급장치), 데이터 센터, 통신 장비 등의 애플리케이션에 이 새로운 패키지 제품을 유용하게 활용할 수 있다.

4핀 구성으로 Kelvin-Sense 연결은 게이트 구동 루프의 이미터 인덕턴스를 크게 낮출 수 있다. IGBT 이미터로 추가적인 핀을 제공함으로써 이를 드라이버의 기준 전위로 이용할 수 있다. 4핀 제품을 제공함으로써 고객들이 스위칭 주파수를 높여서 전력 밀도를 향상시키고 시스템 비용을 낮출 수 있다. TRENCHSTOP 5 IGBT와 Rapid 다이오드 기술을 적용한 TO-247 4핀 제품과 표준적 TO-247 3핀 제품을 비교했을 때 이 새로운 패키지는 20퍼센트 더 낮은 턴오프 손실과 15퍼센트 더 낮은 턴온 손실을 달성한다. 그럼으로써 전반적인 스위칭 손실을 20퍼센트 가량 낮추어 뛰어난 효율을 달성한다.

일례로서 EU ENERGY STAR® 인증 UPS에 이 TO-247 4핀 패키지 제품을 채택했던 고객들이 전력 밀도를 두 배로 높이고 효율 역시 크게 향상시킬 수 있었던 것으로 입증되었다. 그러므로 고전력 호환식 UPS 유닛의 크기를 더욱 컴팩트하게 할 수 있고, 그럼으로써 UPS 시스템을 탑재하기 위한 건물 공간을 줄일 수 있고, 필요한 냉각을 줄일 수 있고, 전반적인 시스템 비용을 절감할 수 있다. ENERGY STAR에 따르면 ENERGY STAR 인증 UPS는 에너지 손실을 30~50퍼센트 줄일 수 있다고 한다. 이 새로운 패키지는 디자이너가 훨씬 더 수월하게 효율 목표를 달성할 수 있도록 한다.

인피니언 테크놀로지스의 IGBT 및 SiC 전력 디스크리트  담당 마케팅 이사인 롤랜드 스틸(Roland Stele)씨는 “TO-247 4핀 패키지는 이미 뛰어난 TRENCHSTOP 5 기술을 더욱 더 강화하고 있다. 최대의 효율과 높은 전력 밀도를 필요로 하는 고객들이 이 패키지 제품을 유용하게 활용할 수 있을 것이다”라고 말했다.

공급

새로운 TO-247 4핀 디스크리트 IGBT 제품은 현재 샘플을 공급하고 있다. 고객들은 프리휠링 다이오드를 통합한 낮은 포워드 전압(VF)에 최적화된 Rapid 1을 선택하거나 역 복구 전하(QRR)가 낮은 Rapid 2를 선택할 수 있다. 이와 함께 TO-247 3핀 패키지와 TO-247 4핀 패키지를 편리하게 비교해 볼 수 있는 데모 보드를 제공한다.

추가 정보

이 새로운 TO-247 4핀 Kelvin-Sense 패키지에 관한 더 자세한 내용은 www.infineon.com/TO-247-4에서 볼 수 있다.
