인피니언이 UHF TV 방송 송신기용으로 설계된 50 V LDMOS 트랜지스터를 출시했다. 새로운 디바이스는 전체 470 ~ 806 MHz TV 방송 대역에서 더 높은 출력을 제공하고, 단순해진 설계로 부품 수는 줄이며, 비용 절감을 달성할 수 있다. 따라서 증폭기 설계자는 더 적은 수의 트랜지스터로 목표 출력을 얻을 수 있다.

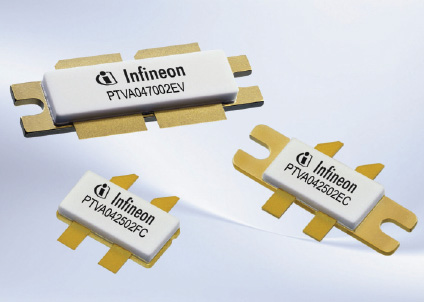

고전력 PTVA047002EV는 DVB-T(8k OFDM) 신호에서 시중의 다른 디바이스보다 8퍼센트 높은 평균 135 W의 정격 출력 및 17.5 dB 이득을 가진다. 12 KW의 방송 증폭기 설계에서 증가된 전력은 최대 20개의 RF 전력 트랜지스터를 없앨 수 있어, 전체 시스템 비용을 크게 낮추는 동시에 적은 부품 수와 간소화된 설계로 신뢰성을 높일 수 있다.
더 낮은 전력의 PTVA042502EC와 PTVA042502FC 트랜지스터는 DVB-T(8k OFDM) 신호에서 55 W 평균 출력 및 18.5 dB 이득을 제공해 갭 필터와 같은 애플리케이션에 적합하다.
인피니언의 50 V LDMOS 기술은 500 MHz에서 26퍼센트(typ)의 뛰어난 효율로 열 방출을 줄일 수 있다. 또한 패키지의 열 저항(Rth 0.20도 C/Watt)도 낮아 우수한 열 관리와 소형 히트 싱크 설계가 가능해 비용을 낮추고 신뢰성은 더욱 높여준다.
이밖에 모든 인피니언 50 V LDMOS 트랜지스터의 특징은 높은 내구성(3 dB 입력 오버드라이브에서 10:1 VSWR 부하 부정합 견딤)과 넓은 게이트 소스 전압 범위(-6 V ~ 12 V) 및 ESD 보호 기능 등이 있다. 한편 신제품 UHF TV 방송 전력 트랜지스터의 엔지니어링 샘플은 현재 제공 중이다.
www.infineon.com
