도시바, 모터 구동용 고전압 인텔리전트 파워 디바이스 출시

  • 2020-05-29
  • 박종배 기자, jbpark@elec4.co.kr

도시바 일렉트로닉 디바이스 앤 스토리지 코퍼레이션(이하 ‘도시바’)이 고전압 인텔리전트 파워 디바이스(intelligent power device, IPD) ‘TPD4162F’를 출시했다.



에어컨과 공기청정기, 펌프 등의 제품에서 모터를 구동하도록 설계한 제품으로 소형 표면 실장 패키지로 제공한다. 28일 대량 출하를 개시했다.

신공정으로 제작한 TPD4162F는 도시바가 현재 판매하고 있는 TPD4152F보다 전력 손실이 10% 가량 적다. 따라서 TPD4162F를 탑재한 디바이스의 전력 손실 축소에 기여한다.

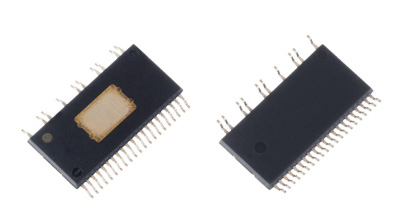

TPD4162F는 다양한 제어 회로가 탑재되어 있으며 출력단에 절연 게이트 양극성 트랜지스터(IGBT)와 고속 복구 다이오드(FRD)를 설치했다. 홀센서(Hall Sensor)나 홀 IC(Hall IC)로부터 구형파 입력신호를 받아 브러시리스(brushless) DC 모터를 직접 구동하기 때문에 PWM 컨트롤러 IC를 필요로 하지 않는다. 또 다양한 보호회로를 내장(built-in)해 주변 회로 수를 줄였다. 소형 표면 실장 패키지 ‘HSSOP31’를 사용했기 때문에 모터 컨트롤 보드의 크기와 높이를 줄일 수 있다는 점도 큰 장점이다.
