자동 운전 및 ADAS에 필요한 다양한 효과음 출력에 최적

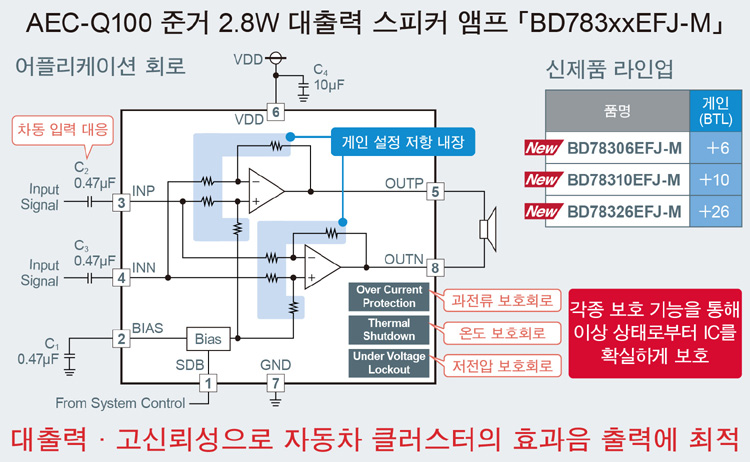

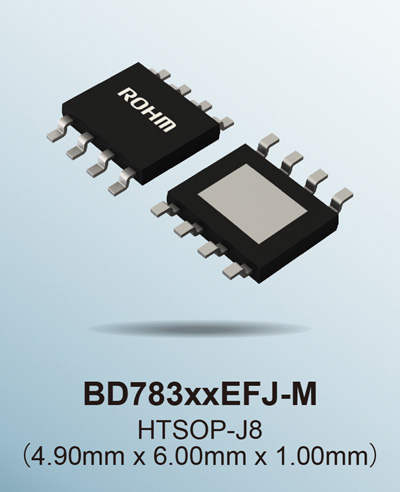

로옴(ROHM) 주식회사는 자동 운전 및 ADAS 기능 탑재 자동차에 채용되는 자동차 미터 클러스터 판넬 (이하, 자동차 클러스터)용으로, 자동차기기 신뢰성 규격 AEC-Q100에 준거하는 2.8W 출력 AB급 모노럴 스피커 앰프 「BD783xxEFJ-M」 （BD78306EFJ-M/ BD78310EFJ-M/ BD78326EFJ-M)을 개발했다.



「BD783xxEFJ-M」은 방향 지시음이나 경고음뿐만 아니라, 웰컴 사운드, 음성 서포트 등 다양한 효과음을 대음량으로 출력하고자 하는 자동차 클러스터용으로 개발한 스피커 앰프다. 새로운 방식의 과전류 보호회로를 채용함으로써 기존에는 동시에 실현할 수 없었던 출력 단락 (예상치 못한 단자 접촉으로 인한 파괴)으로부터의 보호와 2.8W 대출력을 동시에 실현했다.

자동차기기 신뢰성 규격 AEC-Q100에 준거하여 최대 동작온도 105℃까지 대응하므로, 까다로운 조건에서도 기능의 손실 없이 효과음을 출력할 수 있다. 또한, 과전류 보호뿐만 아니라 온도 보호, 저전압 보호 기능도 탑재하여, IC를 이상 상태로부터 확실히 보호할 수 있는 높은 신뢰성을 실현했다.

이 제품은 2019년 8월부터 샘플 (샘플 가격 300엔 / 개, 세금 불포함) 출하를 실시하였으며, 2020년 3월부터 월 2만개의 생산 체제로 양산을 개시할 예정이다. 생산 거점은 전공정 로옴 하마마츠 주식회사 (하마마츠), 후공정 ROHM Electronics Philippines, Inc. (필리핀)이다.

앞으로도 로옴은 효과음이 다양화되는 첨단 자동차 분야용으로 고품질 • 고신뢰성 제품을 개발하여, 안심할 수 있는 쾌적한 차량 내부의 환경 구축에 기여해 나갈 것이다.

어떻게 만들게 됐나

최근 자동차 분야에서는 자동 운전 및 ADAS를 비롯한 기술 혁신에 의해, 차선 이탈 시나 주위 장해물 인지 시의 경고음, 엔진 스타트 시의 웰컴 사운드, 음성 서포트 등 차량 내부에서 필요로 하는 효과음이 다양화되고 있다.

이에 따라, 자동차 클러스터에서 효과음을 출력하는 부품도, 방향 지시음을 발생하는 릴레이나 경고음을 출력하는 전자 부저 대신에, 마이컴을 통해 다양한 효과음을 출력할 수 있는 스피커 앰프가 채용되고 있지만, 안전하고 안정적으로 대음량을 출력할 수 없다는 과제가 있었다.




어떤 특징 있나

1. 과전류 보호 탑재와 동시에, 2.8W 대출력 실현

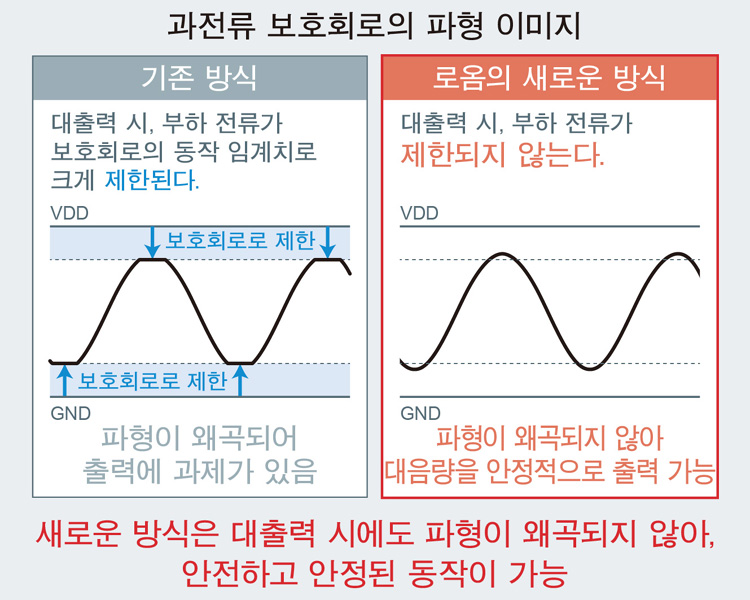

기존의 과전류 보호회로는 스피커 앰프가 출력할 수 있는 최대 전류치보다 보호회로의 동작 임계치를 작은 값으로 설정해야 하므로, 최대 출력이 제한된다는 과제가 있었다.

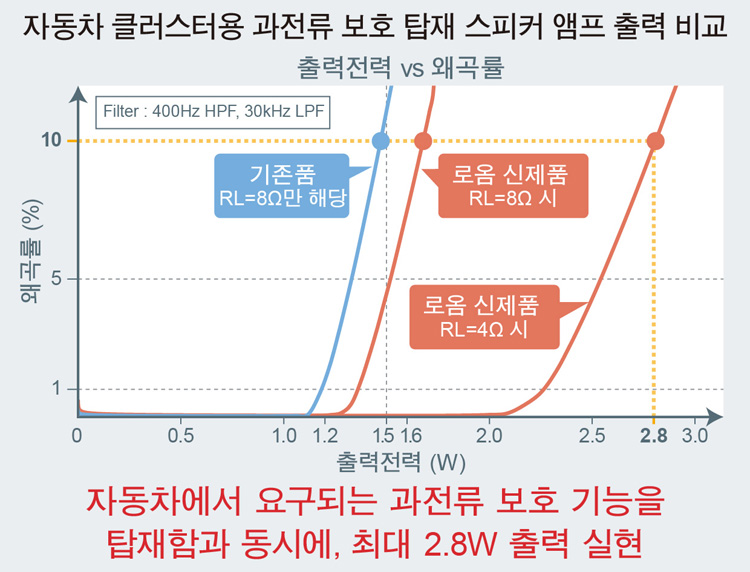

반면에, 로옴의 독자적인 과전류 보호회로는 대출력 시에도 파형이 왜곡되지 않아, 출력을 제한할 필요가 없다. 따라서, 「BD783xxEFJ-M」은 동시에 실현할 수 없었던 과전류 보호를 통한 출력 단락으로부터의 보호와 대출력 (4Ω 부하 • 왜곡률 10% 시, 최대 2.8W 출력)을 동시에 실현한다.

2. 자동차 용도의 가혹한 환경에 대응 가능한 고신뢰성 달성

「BD783xxEFJ-M」은 자동차기기 신뢰성 규격 AEC-Q100에 준거하여, 최대 동작온도 105℃까지 대응한다. 동시에, 파워 패키지 채용으로, 대음량 출력 시의 발열을 저감할 수 있어, 까다로운 조건에서도 기능의 손실 없이 효과음을 출력할 수 있다. 또한, 과전류 보호뿐만 아니라 온도 보호, 저전압 보호 기능도 탑재하여, 이상 발열로 인한 파괴 및 배터리 순단 시의 예상치 못한 팝 노이즈 발생을 방지할 수 있다.



＜Cypress Semiconductor의 레퍼런스 보드에 탑재＞

「BD783xxEFJ-M」은 Cypress Semiconductor의 차량용 마이컴 Traveo™ Cluster MCU Family S6J3360 시리즈의 평가 보드에 탑재되어 있으므로, 실제 사용에 가까운 환경에서 간단히 평가할 수 있다.

S6J3360 시리즈에 대한 자세한 사항은 하기 URL을 참조.
https://korea.cypress.com/products/traveo-s6j3360s6j3370-simple-graphics-arm-cortex-r5-mcu



제품군

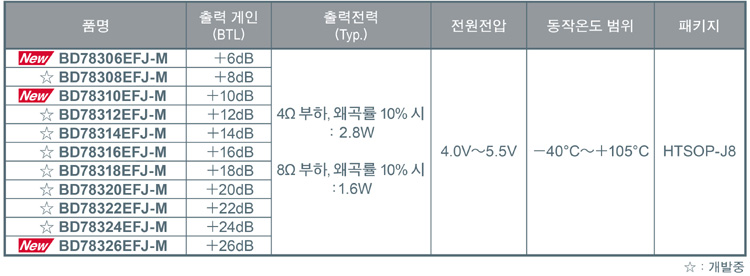

이번에 개발한 제품은 출력 게인 +6dB (BD78306EFJ-M), +10dB (BD78310EFJ-M), +26dB (BD78326EFJ-M)이다. 출력 게인 +6dB~+26dB까지 2dB step으로 총 11개 기종을 구비할 예정이다.



어디에 쓰이나

■자동차 미터 클러스터 판넬  ■차량 긴급 통보 시스템  ■음성 기능을 필요로 하는 ADAS 관련 어플리케이션 등, 차량 내부의 다양한 상황에 따른 통지음 및 경고음, 음성 안내를 출력하는 용도에 최적이다.
