도시바 일렉트로닉 디바이스 앤 스토리지 코퍼레이션(Toshiba Electronic Devices & Storage Corporation, 이하 ‘도시바’)이 프로그램 가능 논리제어기(PLC)의 24V 디지털 입력 인터페이스용 10Mbps 고속 통신 논리 출력 광접합 소자(photocoupler)인 ‘TLP2363’을 출시했다.
새로운 광접합 소자의 사양에는 작동 온도 범위(-40~105℃)에서 임계값 입력 전류의 최소 및 최대 가치가 포함된다. 이 광접합 소자를 적절한 저항기와 결합하여 전류 제어에 사용하면 IEC 61131-2 타입1사양을 준수하는 24V 디지털 입력 모듈이 구현된다.
또한 신제품의 회로는 채터링(chattering) 소음을 억제하여 상승 또는 하락 시간이 긴(60초 이하) 느린 입력 신호에서조차도 출력이 뚜렷하게 ‘낮거나’ ‘높게’ 나타난다. 이는 출력 파트에서의 파형 형성 회로를 필요 없게 해 부품의 수를 줄인다.

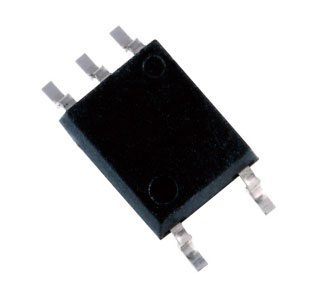

얇은 5핀 SO6에 패키징되어 있고 최대 높이가 2.3mm이다. 이 제품은 형태가 가늘어서 인쇄 회로기판(PCB) 위에 부품을 더 자유롭게 배치할 수 있게 한다.
