최대 4개의 전력 단계가 위상차를 갖도록 클럭 설정 가능
싱글 또는 듀얼 출력 부스트 레귤레이터로 구성 가능
아나로그디바이스(지사장 홍사곽)는 2개의 외부 N-채널 파워 MOSFET을 구동할 수 있는 2-위상 비동기식 부스트 컨트롤러 신제품 Power by Linear™ LTC7840을 출시한다고 밝혔다.

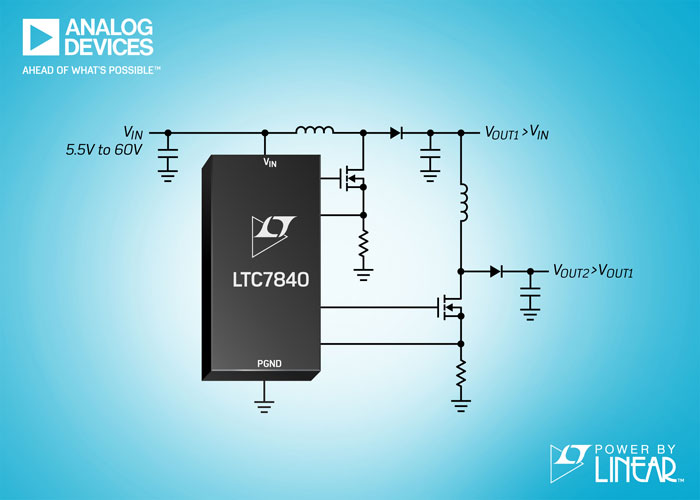

신제품은 싱글 또는 듀얼 출력 부스트 레귤레이터로 구성할 수 있으며, 보다 높은 출력 전압을 위해서는 첫번째 채널의 출력이 두번째 채널의 입력으로 인가되도록 연결함으로써 출력 전압이 수백 볼트(V) 이상이 될 수 있도록 할 수 있다.
통상적인 LTC7840 애플리케이션은 12V 입력 전압을 첫번째 채널에서 48V로 부스트하고, 두번째 채널에서는 이 48V를 240V 출력 전압에 최대 700mA의 출력 전류로 부스트하기 때문에 자동차, 산업용, 의료용 애플리케이션에 적합하다.
LTC7840은 5.5V ~ 60V의 입력 전압 범위에서 동작하며, 출력 가능 전압은 외부 부품 선택에 의해 결정된다. 이 제품은 최대 4개의 전력 단계가 위상차(out-of-phase)를 갖도록 클럭 설정이 가능해 입출력 필터링 요건들을 최소화 할 수 있다. 외부 MOSFET은50kHz ~ 425kHz 범위에서 설정이 가능한 고정 주파수로 스위칭 하며, 외부 클럭에 동기화될 수 있다.
LTC7840의 각 채널은 SEPIC이나 플라이백 토폴로지로 유연성 있게 설정이 가능하다. 이밖에 조절가능한 최대 듀티 사이클, 조절가능한 최소 온타임, 과전압 및 저전압 보호, 피크 전류 모드 제어 등의 다양한 기능들도 지원한다.
LTC7840은 높이가 낮고 열 성능이 강화된 28핀 4mm x 5mm QFN 및 TSSOP 패키지로 공급되며, 현재 재고를 보유 중이다. 동작 온도범위에 따라 –40°C ~ 125°C 범위에서 동작하는 E-등급 및 I-등급 제품과 –40°C ~ 150°C에서 동작하는 H-등급 제품으로 제공된다.
