낮은 도통 손실, 낮은 스위칭 손실 간 최상의 트레이드오프 제공
15kHz ~ 40kHz 스위칭 주파수에서 동작하는 하드 스위칭 및 공진 토폴로지에 최적화

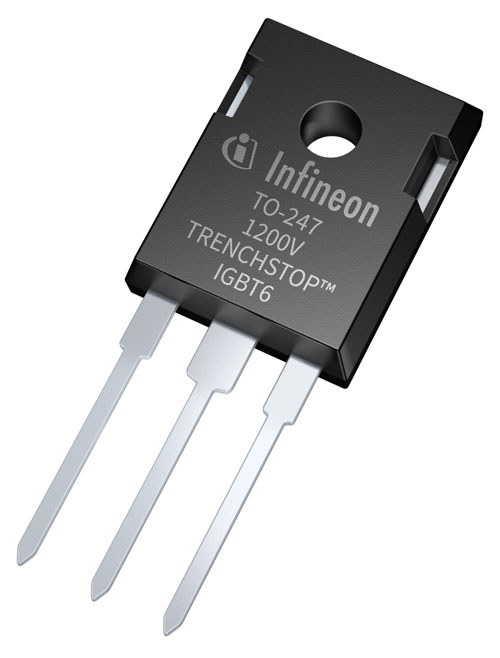

인피니언 테크놀로지스는 새로운 1200V TRENCHSTOP™ IGBT6을 출시했다. 이 제품군은 12인치 웨이퍼로 생산되는 업계 최초의 디스크리트 IGBT 듀오팩(프리휠링 다이오드 통합)으로, 높은 효율과 높은 전력 밀도에 대한 고객의 요구를 충족하도록 설계되었다.
IGBT6은 15kHz ~ 40kHz 스위칭 주파수에서 동작하는 하드 스위칭 및 공진 토폴로지에 최적화 되었으며, 주요 애플리케이션은 무정전 전원장치(UPS), 태양광 인버터, 배터리 충전기, 에너지 스토리지 등이다.
.jpg)
1200V TRENCHSTOP IGBT6은 2종의 제품군으로 출시된다. S6 시리즈는 VCE(sat)이 1.85V인 낮은 도통 손실과 낮은 스위칭 손실 간 최상의 트레이드오프를 제공한다. H6 시리즈는 낮은 스위칭 손실에 최적화되었다. 애플리케이션 테스트 결과, 이전 제품인 Highspeed3 IGBT를 새로운 IGBT6 S6 시리즈로 대체할 경우 0.2% 효율 향상을 달성한다.
또한 정 온도 계수(PTC)로 디바이스를 손쉽게 안정적으로 병렬 연결할 수 있다. 이 밖에 Rg(게이트 저항) 제어 기능이 매우 우수하므로 IGBT의 스위칭 속도를 애플리케이션 요구에 맞도록 조정할 수 있다.
